Niyə 2P 125A miniatür açarları etibarlı DC elektrik mühafizəsi üçün vacibdir

Xülasə:Müasir fotovoltaik və kommunikasiya sistemləri getdikcə etibarlı DC enerji paylanmasından asılı olduğundan, dövrənin effektiv qorunması vacib hala gəldi.Galaxy Fusetəmin edir2P 125A miniatür açarlarıhəddindən artıq yükdən qorunma, qısaqapanmadan qorunma və təhlükəsiz dövrə izolyasiyası tələb edən DC tətbiqləri üçün nəzərdə tutulmuşdur. YRM9-125DC platformasına əsaslanan bu açarlar tələbkar aşağı gərginlikli DC sistemlərini dəstəkləyir, eyni zamanda DIN-rels quraşdırılması, 10kA kəsmə qabiliyyəti və IEC 60947-2 və GB/T 14048.2 uyğunluğu təklif edir.

Mündəricat

• 2P 125A miniatür açarları nədir?
• 2P 125A miniatür açarları necə işləyir?
• Əsas Xüsusiyyətlər Nələrdir?
• Texniki Spesifikasiyalar Nələrdir?
• Onlar ümumiyyətlə harada istifadə olunur?
• Doğru DC dövrə kəsicisini necə seçməlisiniz?
• Quraşdırma zamanı nələrə diqqət etməlisiniz?
• Tez-tez verilən suallar
• Nəticə

2P 125A miniatür açarları nədir?

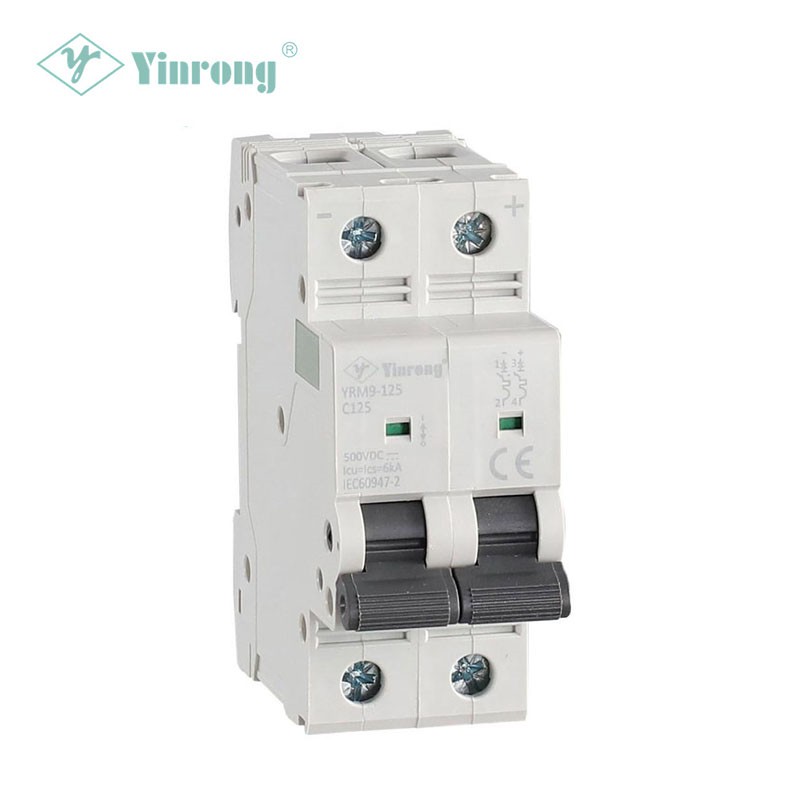

A 2P 125A miniatür elektrik açarıanormal cərəyan şəraitini kəsmək və lazım olduqda dövrə izolyasiyasını təmin etmək üçün nəzərdə tutulmuş DC mühafizə cihazıdır. "2P" təyinatı iki qütblü konfiqurasiyaya aiddir, 125A isə xüsusi modelin nominal cərəyan reytinqini göstərir.

Normalda əməliyyatdan sonra dəyişdirilməsini tələb edən adi qoruyucudan fərqli olaraq, elektrik açarı müvafiq nasazlıq araşdırmasından sonra yenidən qurula bilər. Bu, xidmət qabiliyyətinin, texniki xidmətin səmərəliliyinin və sürətli bərpanın vacib olduğu elektrik sistemləri üçün xüsusilə faydalı edir.

Galaxy Fuse tərəfindən təqdim edilən məhsul məlumatlarına əsasən, onun YRM9-125DC seriyası DC sistemləri üçün nəzərdə tutulub, xüsusənrabitə infrastrukturu və fotovoltaik sistemlər. Məhsul ailəsi 1P, 2P, 3P və 4P konfiqurasiyalarını dəstəkləyir, 80A-dan 125A-a qədər nominal cərəyanlar və qütb sayından asılı olaraq 250VDC-dən 1000VDC-ə qədər uzanan DC gərginlik konfiqurasiyaları.

Mühafizə variantlarını müqayisə edən alıcılar üçün ümumi təyinatlı AC açarı ilə məqsəd üçün nəzərdə tutulmuş DC açarı arasındakı fərqi başa düşmək vacibdir, çünki DC nasazlığının kəsilməsi müxtəlif elektrik problemləri təqdim edir. Sistemin DC gərginliyi və nasazlıq şərtləri üçün xüsusi olaraq qiymətləndirilən açarın seçilməsi ümumi qorunma etibarlılığını yaxşılaşdırmağa kömək edir.

2P 125A miniatür açarları necə işləyir?

Miniatür açarın əsas məqsədi cərəyan məqbul iş şəraitindən artıq olduqda dövrəni ayırmaqdır. DC qurğusunda kəsici sistem gərginliyi və potensial nasazlıq cərəyanı üçün müvafiq şəkildə dizayn edilməli və qiymətləndirilməlidir.

Qoruma prinsipi üç mühüm funksiya vasitəsilə nəzərdən keçirilə bilər:

• Aşırı yükdən qorunma:Cərəyan kifayət qədər müddət ərzində icazə verilən iş səviyyəsindən yuxarı qaldıqda kəsici cavab verir.
• Qısaqapanmadan qorunma:Avadanlığın zədələnməsi riskini azaltmaq üçün əhəmiyyətli dərəcədə yüksək nasazlıq cərəyanlarını sürətlə kəsir.
• İzolə:Dövrə yoxlama, xidmət və ya texniki xidmət zamanı ayrıla bilər.

YRM9-125DC texniki məlumatı 1.05In, 1.3In, 8In və 12In-də zaman-cari testini təyin edir. Göstərilən sınaq şərtləri üçün daha yüksək nasazlıq cərəyanı səviyyələri açarın qısaqapanmadan qorunma funksiyasını dəstəkləyən sürətli açma davranışı ilə əlaqələndirilir.

2P 125A miniatür dövrə açarlarının əsas xüsusiyyətləri hansılardır?

Sənaye və ya bərpa olunan enerji tətbiqləri üçün DC miniatür elektrik açarı seçərkən, elektrik performansı quraşdırmanın rahatlığı və uzunmüddətli xidmət qabiliyyəti ilə birlikdə qiymətləndirilməlidir.

1. İki Qütblü Mühafizə

2P konfiqurasiyası iki qütbün dəyişdirilməsi və ya birlikdə təcrid edilməsi lazım olan DC paylama sxemləri üçün praktik həll təqdim edir. Bu, sistemin mühafizəsi və texniki xidmət tədbirlərini sadələşdirə bilər.

2. Yüksək Cari Reytinq

125A reytinqi bu sinif kəsicini daha kiçik MCB reytinqlərinin kifayət qədər tutumu təmin etmədiyi daha yüksək cərəyanlı DC paylama tətbiqləri üçün uyğun edir. YRM9-125DC ailəsi 80A–125A nominal cərəyan variantlarını əhatə edir.

3. DC gərginlik qabiliyyəti

DC gərginlik qabiliyyəti dövrə mühafizəsi avadanlığı alarkən nəzərə alınmalı əsas məsələdir. Məhsulun spesifikasiyası qütb quruluşuna uyğun olaraq 250VDC-dən 1000VDC-yə qədər konfiqurasiyaları müəyyən edir və bu ailəni bir sıra DC arxitekturalarına tətbiq edir.

4. 10kA Qırılma Gücü

YRM9-125DC məhsul məlumatı a10kA kəsmə gücü. Bu xüsusiyyət qoruyucu qurğunun nəzərdə tutulan quraşdırma nöqtəsində potensial nasazlıq cərəyanını təhlükəsiz şəkildə kəsə biləcəyini qiymətləndirərkən vacibdir.

5. DIN-Rail Quraşdırması

DIN-relsli montaj elektrik paylayıcı qurğularda və idarəetmə şkaflarında rahat quraşdırmanı dəstəkləyir. O, həmçinin sistem inteqratorları və elektrik podratçılar üçün dəyişdirmə və texniki xidməti daha sadə edə bilər.

6. Beynəlxalq Standartlara Uyğunluq

Məhsulun sənədləri uyğunluğu müəyyən edirIEC 60947-2vəGB/T 14048.2. Alıcılar həmişə satınalmadan əvvəl dəqiq model və nəzərdə tutulan bazar üçün müvafiq sertifikatlaşdırma və sınaq sənədlərini yoxlamalıdırlar.

Texniki Spesifikasiyalar Nələrdir?

2P 125A miniatür elektrik açarının müəyyən bir DC quraşdırılması üçün uyğun olub olmadığını müəyyən edərkən texniki xüsusiyyətlər başlanğıc nöqtəsi olmalıdır.

Yuxarıdakı spesifikasiyalar istehsalçının dərc etdiyi məhsul məlumatlarına əsaslanır. Gərginlik və cərəyan qabiliyyəti dəqiq dirək konfiqurasiyası və quraşdırma şərtlərindən asılı ola biləcəyi üçün mühəndis qrupları sifariş verməzdən əvvəl son seçimi ən son texniki sənədlərlə təsdiqləməlidir.

Onlar ümumiyyətlə harada istifadə olunur?

DC mühafizəsi, yüksək cərəyan gücü və kompakt DIN-rels qurğusunun birləşməsi bu tip açarı bir neçə elektrik tətbiqi üçün uyğun edir.

Günəş Fotovoltaik Sistemləri

Fotovoltaik qurğular günəş modulları, kombinator avadanlığı, nəzarətçilər, batareyalar və çeviricilər arasında çoxlu DC dövrələri ehtiva edir. Düzgün seçilmiş DC elektrik kəsiciləri paylama arxitekturasının müvafiq nöqtələrində qorunma və izolyasiya təmin edə bilər.

Rabitə Sistemləri

Telekommunikasiya və rabitə infrastrukturu tez-tez DC enerji paylanmasına əsaslanır. Etibarlı dövrə mühafizəsi nasaz budaqları ayırmağa kömək edir və təsirlənməmiş sxemləri lazımsız yerə bağlamadan texniki xidməti dəstəkləyir.

DC Paylayıcı Panellər

Sənaye idarəetmə sistemləri və DC paylayıcı şkaflar strukturlaşdırılmış mühafizə strategiyasını qoruyarkən fərdi çıxış dövrələrini qorumaq üçün müvafiq olaraq qiymətləndirilmiş miniatür elektrik açarlarından istifadə edə bilər.

Enerji Saxlama və Müvafiq DC Avadanlıqları

DC enerji sistemi daha yüksək cərəyan şaxəsindən qorunma tələb etdikdə, müvafiq nominallı elektrik açarı ümumi mühafizə arxitekturasının bir hissəsini təşkil edə bilər. Bununla belə, batareyanın enerji saxlama tətbiqləri nasazlıq cərəyanının, gərginliyin, kəsilmə qabiliyyətinin, koordinasiyanın və müvafiq standartların diqqətlə qiymətləndirilməsini tələb edir.

Doğru DC dövrə kəsicisini necə seçməlisiniz?

2P 125A miniatür elektrik açarının seçilməsi heç vaxt təkcə amper gücünə əsaslanmamalıdır. Etibarlı seçim prosesi bütün elektrik mühitini nəzərə alır.

1. Sistem gərginliyini təsdiqləyin.Qırıcının DC gərginlik dərəcəsi faktiki sistem tələbinə cavab verməlidir və ya ondan artıq olmalıdır.
2. Dizayn cərəyanını hesablayın.Davamlı yükə və müvafiq elektrik dizayn tələblərinə uyğun nominal cərəyan seçin.
3. Gələcək qısaqapanma cərəyanını təyin edin.Qırılma qabiliyyəti quraşdırma nöqtəsindəki nasazlıq səviyyəsinə uyğun olmalıdır.
4. Dirək konfiqurasiyasını yoxlayın.Sistem arxitekturası tərəfindən 1P, 2P, 3P və ya 4P mühafizəsinin tələb olunduğunu təsdiqləyin.
5. Konduktorun uyğunluğunu yoxlayın.Kabel ölçüsü, terminallar, qoşulma üsulu və quraşdırma şərtləri seçilmiş kəsici ilə uyğun olmalıdır.
6. Standartları və sertifikatları nəzərdən keçirin.Məhsul sənədlərinin hədəf bazar üçün tətbiq olunan qaydalara və müştəri tələblərinə cavab verdiyinə əmin olun.
7. Quraşdırma və texniki xidmət haqqında düşünün.DIN-rels montajı və aydın identifikasiya panel təşkilini və xidmət səmərəliliyini artıra bilər.

Axtarış edən satınalma qrupları üçünÇin istehsalçısı və ya tədarükçüsü, texniki sənədlər istehsal qabiliyyəti, keyfiyyətə nəzarət prosesləri, sertifikatlaşdırma, çatdırılma qabiliyyəti və satışdan sonrakı dəstək ilə yanaşı qiymətləndirilməlidir.

Quraşdırma zamanı nələrə diqqət etməlisiniz?

Düzgün quraşdırma düzgün açarı seçmək qədər vacibdir. Yüksək keyfiyyətli dövrə mühafizə cihazı səhv naqilləri, qeyri-kafi keçirici ölçüləri və ya uyğun olmayan sistem dizaynını kompensasiya edə bilməz.

• İstehsalçının məftil diaqramına və quraşdırma təlimatlarına əməl edin.
• Dövrə enerji verməzdən əvvəl DC polaritesini və terminalın identifikasiyasını təsdiqləyin.
• Nominal cərəyan və quraşdırma mühitinə uyğun keçiricilərdən və terminallardan istifadə edin.
• Mövcud texniki sənədlərə uyğun olaraq sıxma momentini yoxlayın.
• Faktiki sistem şərtlərinə uyğun olaraq kəsicinin gərginliyini və kəsmə qabiliyyətini yoxlayın.
• Bağlantıları vaxtaşırı qızdırma, boşluq və ya mexaniki zədələnmə əlamətləri üçün yoxlayın.
• Yalnız ixtisaslı elektrik işçiləri quraşdırma, sınaq, nasazlıqların aradan qaldırılması və ya texniki xidmət göstərməlidir.

Dərc edilmiş YRM9-125DC məlumatı həmçinin 25 mm²-lik maksimum naqil bağlantısını və DIN-rels quraşdırılmasını müəyyən edir və panel dizaynerlərinə korpus planlarını planlaşdırarkən faydalı məlumatlar verir.

Tez-tez verilən suallar

125A miniatür elektrik açarında 2P nə deməkdir?

“2P” açarın iki dirəyi olduğunu bildirir. DC mühafizə sistemində, dəqiq keçid və izolyasiya təşkili elektrik arxitekturasına və tətbiq olunan qaydalara uyğun olaraq müəyyən edilməlidir.

2P 125A MCB günəş PV sistemləri üçün uyğundurmu?

Gərginlik dərəcəsi, cərəyan dərəcəsi, qırılma qabiliyyəti, dirək konfiqurasiyası və quraşdırma tələbləri sistem dizaynına uyğun olduqda uyğun DC fotovoltaik tətbiqlərində istifadə edilə bilər. YRM9-125DC xüsusilə günəş fotovoltaik və rabitə proqramları üçün müəyyən edilmişdir.

YRM9-125DC-nin qırılma qabiliyyəti nədir?

Dərc edilmiş məhsul məlumatı a10kA kəsmə gücü. Faktiki uyğunluq hələ də quraşdırma nöqtəsində gözlənilən qısaqapanma cərəyanına qarşı qiymətləndirilməlidir.

Məhsul hansı standartlara uyğundur?

İstehsalçı müəyyən edirIEC 60947-2vəGB/T 14048.2məhsul üçün tətbiq olunan standartlar kimi. Alıcılar xüsusi satınalma tələbləri üçün cari uyğunluq və sertifikatlaşdırma sənədlərini tələb etməlidirlər.

Mexanik ömrü nə qədərdir?

Nəşr edilmiş spesifikasiyalar mexaniki istifadə müddətini bildirir20.000 dövrə. Faktiki xidmət müddəti iş şəraitindən, keçid tezliyindən, ətraf mühit şəraitindən və tətbiq tələblərindən asılı ola bilər.

Nəticə

Etibarlı DC dövrə mühafizəsi sadəcə düzgün cərəyan reytinqi olan açarı seçməkdən daha çox tələb edir. Uyğun A2P 125A miniatür elektrik açarımüvafiq DC gərginlik qabiliyyətini, kəsilmə qabiliyyətini, dirək konfiqurasiyasını, quraşdırma uyğunluğunu və tanınmış standartları birləşdirməlidir. Galaxy Fuse-dan YRM9-125DC platforması 80-125A nominal cərəyan, 10kA-a qədər kəsilmə gücü, DIN-rels quraşdırılması və IEC 60947-2 və GB/T 14048.2 uyğunluğu daxil olmaqla dərc edilmiş spesifikasiyaları ilə fotovoltaik və rabitə sistemləri daxil olmaqla tətbiqlər üçün nəzərdə tutulub.

Fotovoltaik layihə, rabitə sistemi, paylama paneli və ya digər sənaye tətbiqi üçün etibarlı DC dövrə mühafizəsi axtarırsınızsa,bizimlə əlaqə saxlayıngərginlik, cərəyan, dirək konfiqurasiyası, quraşdırma tələbləri və layihə spesifikasiyalarınızı müzakirə etmək. Galaxy Fuse, uyğun dövrə mühafizə həllini müəyyən etməyə kömək etmək üçün məhsul haqqında məlumat və texniki dəstək təmin edə bilər.
